Fuente de Alimentación para Gabinetes NEMA

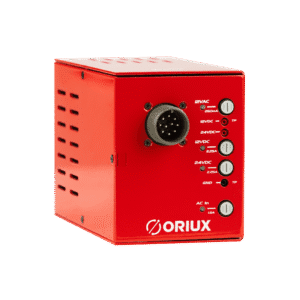

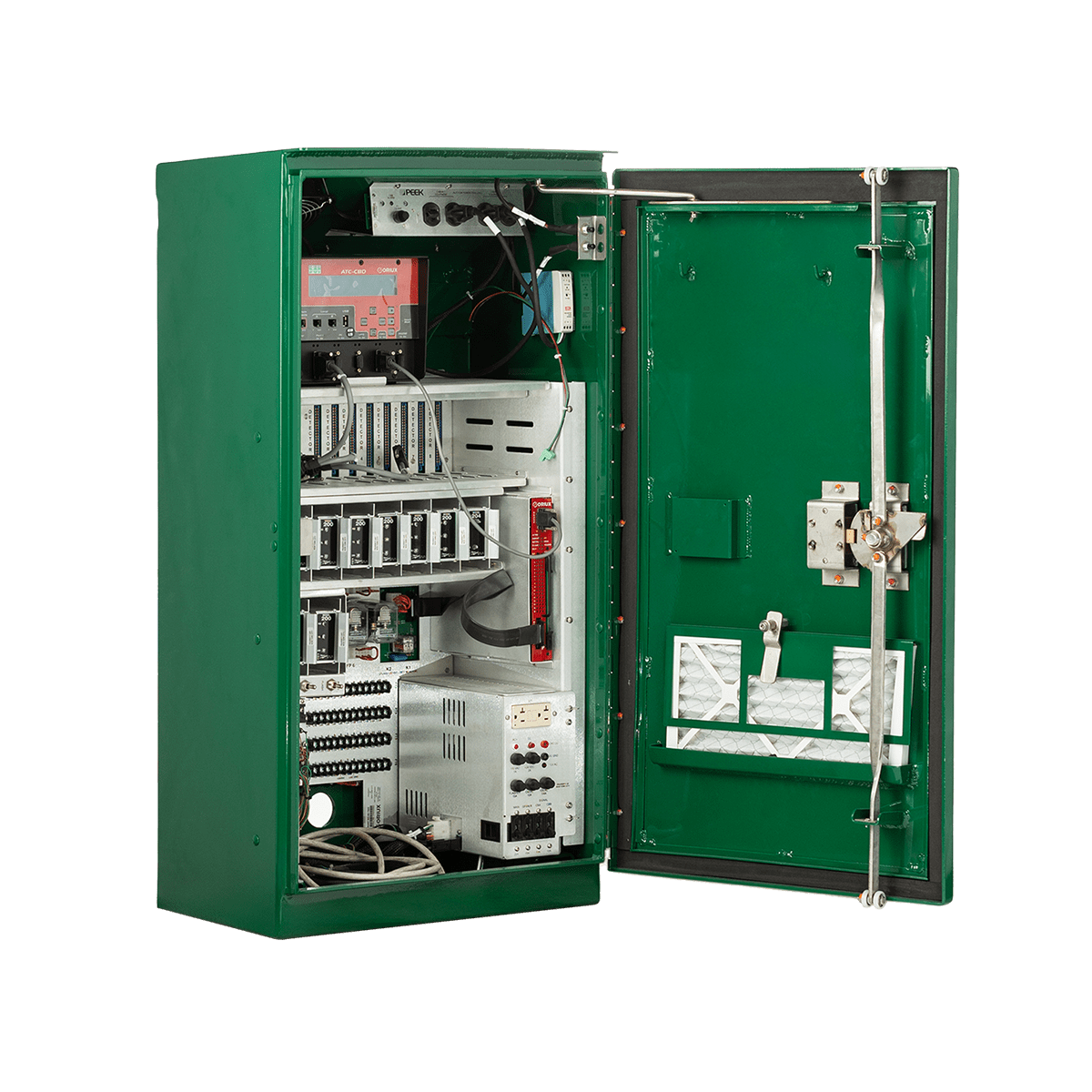

La fuente de alimentación Oriux es una unidad montada en estante que suministra todas las tensiones reguladas de DC y AC para las unidades de interfaz de bus (BIUs), interruptores de carga y detectores en un gabinete de tipo TS-2 Tipo 1.
Esta fuente de alimentación es un requisito del estándar TS-2 para todos los gabinetes Tipo 1, y su función principal es proporcionar salidas de 12 VDC, 24 VDC y 12 VAC, además de una referencia de frecuencia de línea dentro de los gabinetes TS-2.

La flexibilidad de esta fuente de alimentación permite la expansión del gabinete, mejora la fiabilidad y proporciona una interfaz de suministro de energía superior con los gabinetes TS-2 de Oriux o de otros fabricantes.

Dimensiones:

  • Altura: 5.125″ (130 mm)

  • Ancho: 6.7″ (170 mm)

  • Profundidad: 7.8″ (196 mm)

  • Peso: 2.5 libras (1.13 kg)

Especificaciones:

  • Puntos de prueba disponibles para todos los voltajes de salida.

  • Sistema de voltaje operativo de 89 a 135 V AC (estándar) o 180 a 265 V AC (variante 220V).

  • Rango de temperatura: -40°F a +176°F (-40°C a +80°C).

  • Compatible con NEMA TS-1 (12 canales) y NEMA TS-2 (16 canales).

  • El conector de alimentación ubicado en el panel frontal tiene una carcasa metálica conectada a tierra del chasis y es compatible con un conector de cable MS3106-18-1S W o equivalente.

Materiales y Salidas Eléctricas:

Cumple con los requisitos eléctricos de la sección 5.3.5.3 del estándar NEMA TS-2-2016, con las siguientes salidas:

  • 12 VDC a 2 Amperios

  • 24 VDC a 2 Amperios

  • 12 VAC a 250 Amperios

  • Referencia de sincronización de 60 Hz

Entradas y salidas de la fuente de alimentación:

El conector de alimentación en el panel frontal tiene una carcasa metálica conectada a tierra del chasis y es compatible con un conector de cable MS3106-18-1SW o equivalente.

Asignación de Pines:

Pin Función
A Neutro AC
B Referencia de Frecuencia de Línea
C Línea AC
D +12 VDC
E +24 VDC
F Reservado
G Tierra Lógica
H Tierra Física
J 12 VAC

Protección y Seguridad:

  • Protección contra sobrecorriente en el panel frontal para la alimentación de línea AC y todos los voltajes de salida.

  • Indicadores LED para mostrar la presencia de voltaje.
