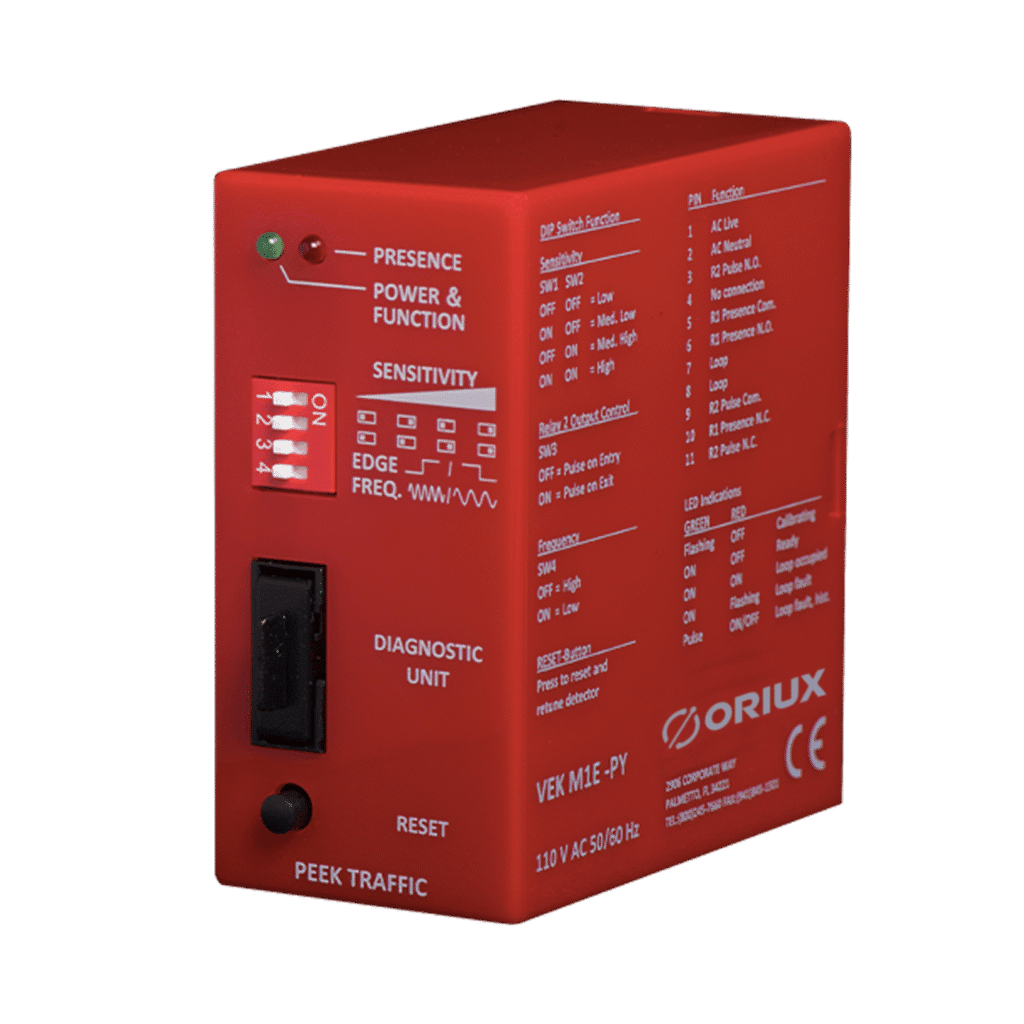

625X Detector de Bucle Inductivo
Fuente de alimentación: 24 VAC o 120 VAC disponibles, clasificación VA: 1.2 VA
Relé 2 Salida:
-
Interruptor de control de salida Relé2 en el panel trasero – SW3
-
SW2 – OFF + OFF = Pulso al ingresar al bucle, 125 ms ± 25 ms
-
ON + OFF = Pulso al salir del bucle, 125 ms ± 25 ms
-
OFF + ON = Segunda salida de presencia
-
ON + ON = Salida de fallo de bucle
Sensibilidad:
Seis ajustes de sensibilidad disponibles usando el interruptor deslizante de tres posiciones en el panel frontal y el interruptor 1 (SW1) en el panel trasero.
-
MAX = 0.04%
-
MAX = 0.02%
-
MED = 0.16%
-
MED = 0.08%
-
MIN = 0.64%
-
MIN = 0.32%
Ajuste de frecuencia:
Se puede seleccionar uno de los tres rangos de frecuencia de funcionamiento con el interruptor deslizante en el panel frontal para eliminar interferencias.
Reinicio:
El botón de reinicio debe ser presionado durante tres segundos para la re sintonización automática. Si se presiona menos de tres segundos, se mostrarán fallos de bucle como se describe a continuación.
Indicadores de fallo de bucle:
Si el 625X detecta un fallo en el bucle (bucle abierto, bucle cortocircuitado o un cambio de inductancia superior al 25%), el LED de presencia parpadea a una tasa de 16Hz. Si la condición de fallo se corrige, el LED de presencia y el detector reanudan su operación normal. Este fallo histórico se puede mostrar presionando el botón de reinicio. El LED de presencia parpadea a 16Hz para indicar que ha ocurrido un fallo. Cuando se suelta el botón de reinicio, el detector reanuda su operación normal en 3 segundos.
Tiempo de presencia:
Tiempo estándar de 60 minutos – Opciones: 8, 16 minutos o permanente.
Dimensiones:
3″H x 1.5″W x 3.5″L (sin conector)
Condición de fallo del detector:
Existen dos opciones configuradas de fábrica:
-
Failsafe (Estándar): Cuando falla el suministro o el bucle, la salida de presencia entra en estado de detección. La salida del Relé2 entra en estado inactivo.
-
Failsecure: Cuando falla el suministro o el bucle, la salida de presencia entra en estado inactivo. La salida del Relé2 entra en estado inactivo.
Inductancia:
18 a 1800 μH (ajuste automático)
Rango de frecuencia:
10 a 97 kHz
Rango de temperatura:
-40°F a +176°F (-40°C a +80°C)
Salidas:
La presencia y el Relé2 son contactos de relé conmutados clasificados para 250 VAC, 5 A, 150 W/600 VA máximo.
Opcional: Contacto aislado ópticamente, 50 VDC 50 mA.
Protección contra rayos y transitorios:
Protección con diodo Zener contra sobrevoltaje inducido en el bucle y cables de alimentación. Protección contra sobrecarga de bucle a tierra. La protección excede las especificaciones de NEMA.
