Unidad de Interfaz de Bus Oriux (BIU)
Su función principal es hacer la interfaz entre las entradas y salidas (E/S) basadas en lógica de 24 VDC con el bus serie Synchronous Data Link Control (SDLC) dentro de los gabinetes TS-2.
La funcionalidad de la Unidad de Control en una configuración Tipo 1, y algunas configuraciones Tipo 2, se conecta con el gabinete TS-2 a través de las BIUs. Esta funcionalidad incluye el control de todas las salidas de interruptores de carga, entradas y reinicios de detectores, así como funciones que antes se accedían a través de los conectores TS-1 A, B y C y/o E/S adicionales (MSD).
La funcionalidad de la Unidad de Control en una configuración Tipo 1, y algunas configuraciones Tipo 2, se conecta con el gabinete TS-2 a través de las BIUs. Esta funcionalidad incluye el control de todas las salidas de interruptores de carga, entradas y reinicios de detectores, así como funciones que antes se accedían a través de los conectores TS-1 A, B y C y/o E/S adicionales (MSD).
Función en las Configuraciones del Gabinete TS2
En el tipo 1 y seleccione las configuraciones del gabinete TS2 del tipo 2, la BIU sirve de vínculo crítico entre la Unidad Contralor y los componentes operativos del gabinete. Realiza funciones esenciales como controlar todas las salidas de interruptor de carga, introducciones de detectores y reiniciaciones de detectores y operaciones de manipulación. Estos fueron gestionados previamente a través de conectores TS1-A, B y C o módulos adicionales de I/O (MSD).
Cumplimiento y suministro de energía
La BIU Oriux está diseñada para cumplir todas las normas NEMA TS2 aplicables. Estas normas incluyen los que rigen los protocolos de interfaz, los requisitos de energía, la durabilidad ambiental y las especificaciones de hardware. Es importante destacar que la BIU está alimentada por un suministro externo independiente de 24 VDC. Además, funciona por separado de la Dependencia de Contralor para mejorar la fiabilidad del sistema y la flexibilidad operacional.
Características del panel delantero

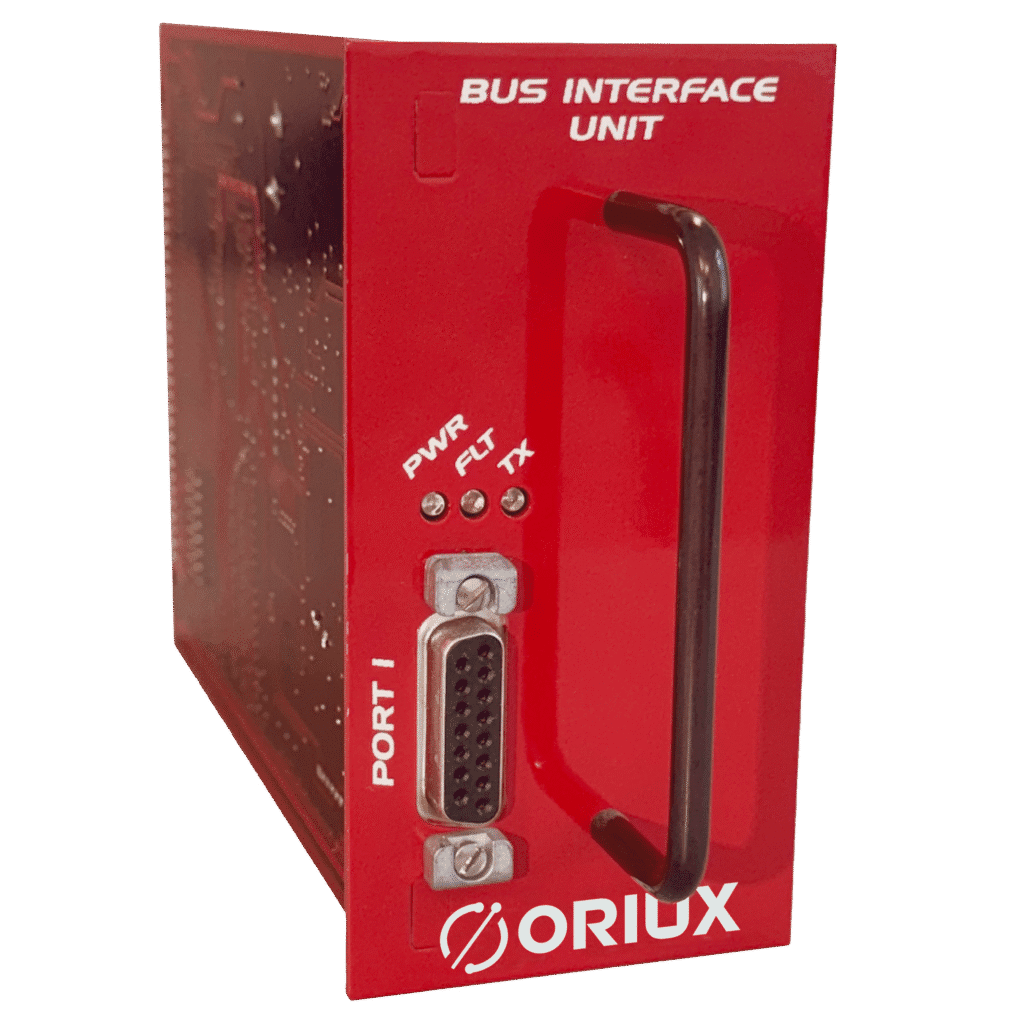

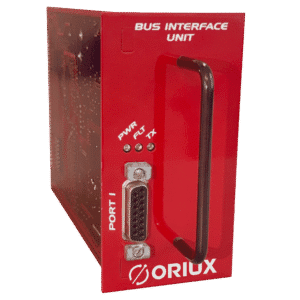

Para facilitar su uso y monitoreo, el panel frontal de la BIU Oriux incluye un mango para la inserción y eliminación sencillas. Además, la Dependencia de Inspección incluye indicadores de estado de potencia y transmisión. Se proporciona un conector hembra de 15 pin de puerto 1 para la conectividad estándar.
Conectividad del sistema
La BIU se conecta a otros componentes del armario a través de dos interfaces principales. La primera es un conector de 15 pinos de conector de subminiatura D-subminiatura (Puerto 1). Además, la BIU está equipada con bloques de cierre, lo que permite una conexión segura con el panel de terminación de las instalaciones del puerto 1. El segundo es un conector de serie de 612 tipo DIN 41612. Este conector conecta la BIU con el panel trasero o el estante de cartas Terminal y Instalaciones (TF), asegurando una integración robusta del gabinete.
Comunicación y dirección
La comunicación entre la Unidad de Controlador TS2 y las múltiples BIU se logra utilizando un sistema de dirección digital. Cada BIU se configura con una posición lógica única a través de entradas seleccionadas de dirección. Como resultado, se determina su función y función dentro del gabinete. Este enfoque ofrece una flexibilidad excepcional para el diseño del gabinete, simplifica la futura expansión del sistema, mejora la fiabilidad general y apoya la normalización en todo Oriux y otros sistemas conformes con TS2.
4.5” A x 2.34” L x 6.5” P (114.3 mm A x 59.44 mm L x 165.1 mm P)
0.525 lb. (0.283 kg)
Sistema de voltaje operativo: 18 a 30 VDC, 200 mA
Rango de temperatura: -30°F a +165°F (-34°C a +74°C)
Cumplimiento total con NEMA TS2-2003
-
Interfaz RS-485 SDLC en el Puerto 1
-
Facilita el intercambio de datos de alta velocidad entre el controlador, gabinete, racks de detectores y unidad de gestión de fallos.
-
Convierte señales lógicas de entrada/salida de 24VDC al bus serie.
-
Montado en rack para modularidad e intercambiabilidad.
-
Dirección de la BIU programable a través de Terminal y Facilities.
Conectividad:
-
El conector D de 15 pines en el Puerto 1 cumple con los requisitos físicos y de protocolo del bus de datos SDLC dúplex completo según las Secciones 3.3.1 y 8.6.2 del estándar NEMA TS2-2003.
-
El conector de rack de la BIU es un conector DIN 41612 de 64 pines, serie B, con asignaciones de pines según la Sección 8.6.3.1 del estándar NEMA TS2.
Asignación de direcciones:
-
Las entradas de selección de dirección definen la posición lógica de cada BIU.
-
Posiciones 1-8 designadas para Terminales y Facilities (TF).
-
Posiciones 9-16 designadas para Racks de Detectores.
-
Hasta 16 canales de detección asignables por BIU, con un máximo de 64 canales.
-
Posiciones 5-8 y 13-16 reservadas para futuras expansiones de TS2 o funciones específicas del fabricante.
Fuente de alimentación:
-
Alimentada por una fuente de 24 VDC separada del Controlador.
Panel frontal:
-
Incluye un asa para facilitar la extracción e inserción de la unidad.
-
Indicadores de encendido y estado de transmisión.
-
Conector hembra de 15 pines para el Puerto 1 y un conector RS232 opcional.
-
Interfaz con el panel de terminación de facilities a través de un conector D sub-miniatura de 15 pines con carcasa metálica y bloqueos de sujeción.
-
Conexión con el panel posterior o rack de tarjetas de Terminales y Facilities (TF) a través de un conector DIN 41612 de 64 pines, serie B.
